变电作业现场“安全带盲区”专用挂点装置的研发及应用 CNR223-025

项目背景

本文针对电力生产中的实际痛点，研发了变电作业现场“安全带盲区”专用挂点装置的，有效提升了作业效率与安全水平。在变电作业现场，高处作业是安全管控的重点环节。按照《安规》要求，作业人员必须正确使用安全带，且安全带的高挂点应牢固稳定。然而，在开关柜顶部、主变顶部等特定作业区域，由于设备结构复杂、空间受限，现场往往找不到合适的挂点，形成了所谓的“安全带盲区”。作业人员在这些区域作业时，要么将安全带低挂使用，要么临时寻找不规范的悬挂物，存在较大的安全隐患。

针对这一现场痛点，项目组深入分析了盲区形成的原因：一是设备顶部缺乏预设的挂点结构；二是通用挂点工具难以适应不同高度的设备；三是现有解决方案安装复杂、成本较高，难以在班组中推广。基于此，项目组决定研发一种结构统一、经济实用且安装简便的专用挂点装置，为作业人员提供稳定的安全带挂点，从源头上消除盲区风险。

存在问题

• 挂点缺失：开关柜顶部和主变顶部无预设挂点，安全带无处可挂，作业人员只能冒险低挂或空挂。
• 临时措施不稳定：现场常采用铁丝捆绑、脚手架横杆等临时挂点，强度不足且易滑动，无法保证冲击力下的安全性。
• 安装效率低：传统挂点装置需多人配合、耗时较长，且需对设备进行焊接或打孔，影响作业进度。
• 通用性差：不同型号的开关柜、主变外形差异大，现有工具难以通用，班组需配备多种规格，增加管理成本。
• 成本较高：市售专用挂点装置价格较高，且维护复杂，基层班组难以批量配置。

创新目标

研制一种结构统一、经济实用、安装简便的专用挂点装置，使其能够快速、牢固地安装在开关柜顶部和主变顶部等盲区位置，为安全带提供稳定挂点，同时兼顾不同设备尺寸的适应性，并确保装置本身具备足够的强度以承受坠落冲击力。

技术方案

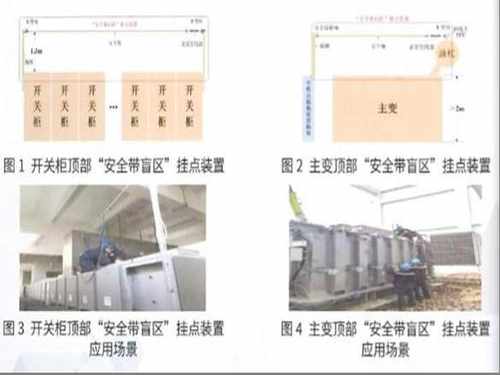

该装置主要由角钢、U型环、安全绳和花篮紧线器组成。角钢作为支撑骨架，通过U型环与设备顶部结构连接，形成稳定的受力框架。安全绳两端分别固定在角钢两端，中间穿过花篮紧线器。安装时，作业人员先将角钢放置在设备顶部合适位置，用U型环卡紧设备边缘，然后通过旋转花篮紧线器拉紧安全绳，使其绷直并达到预定张力。此时，安全绳即成为一条高强度的水平挂点，作业人员可将安全带挂钩挂在安全绳上。

操作流程简便：首先，根据设备顶部尺寸调整角钢的伸出长度，并锁紧U型环；其次，将安全绳一端固定在角钢端部，另一端穿过花篮紧线器后固定；最后，转动花篮紧线器手柄，使安全绳收紧至无明显松弛。整个安装过程无需焊接或打孔，单人即可在较短时间内完成，拆卸同样方便。

创新亮点

• 结构统一：采用标准化组件，适用于不同尺寸的开关柜和主变，班组无需配备多种型号，管理更便捷。
• 安装简便：免焊接、免打孔，通过U型环和花篮紧线器即可快速固定，显著缩短作业准备时间。
• 强度稳定：角钢与安全绳组合受力，经测试可承受坠落冲击力，适应《安规》对挂点强度的要求。
• 经济实用：材料成本低，制作工艺简单，可批量加工，适合在基层班组广泛推广。
• 适应性强：装置可灵活调整长度和角度，适应不同设备顶部结构，有效涵盖各类盲区场景。

落地应用效果

该装置已在多个变电作业现场试点应用，涵盖开关柜检修、主变例行试验等典型高处作业场景。应用后，作业人员能够快速获得可靠挂点，安全带使用规范性明显提高，未再发生因挂点缺失而导致的违章行为。同时，装置安装时间较传统方式大幅缩短，作业效率得到有效保障。

产出物：变电作业现场“安全带盲区”专用挂点装置一套，包含角钢支架、U型环、安全绳及花篮紧线器，并附安装使用说明。

适用场景：适用于开关柜顶部、主变顶部及其他无预设挂点的高处作业区域，也可推广至类似结构的配电设备检修作业。

常见问题

Q：该装置是否适用于所有型号的开关柜？

A：装置采用可调节设计，角钢长度和U型环位置均可调整，能够适配常见尺寸的开关柜和主变。对于特殊结构设备，可定制角钢长度以适应要求。

Q：安装后安全绳的张力如何保证？

A：通过花篮紧线器可方便地调节安全绳张力，收紧至安全绳无明显松弛即可。建议作业前进行目视检查，必要时使用测力计验证。

Q：装置是否会影响设备正常运行？

A：装置仅通过U型环与设备顶部边缘接触，不涉及内部结构，且安装过程无焊接、无打孔，不会对设备绝缘和密封性能造成影响。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
