电缆防外破智能视频监控接地箱研究 CNR223-026

项目背景

本文针对电力生产中的实际痛点，研发了电缆防外破智能视频监控接地箱研究，有效提升了作业效率与安全水平。施工挖掘、车辆碾压、人为破坏等行为频发，轻则导致电缆护套损伤，重则引发停电事故，严重影响供电可靠性。

传统电缆通道巡检依赖人工定期巡视，存在周期长、盲区多、响应滞后等不足。视频监控技术虽已在部分场景应用，但常规立杆式摄像头需办理规划审批、基础开挖等手续，安装周期长、协调难度大，难以在电缆通道沿线快速部署。同时，外网视频传输存在数据安全隐患，不符合电力内网安全规范。

针对上述问题，项目组提出一种基于电缆接地箱改造的视频监控方案，将摄像头与接地箱一体化集成，利用电力内网回传画面，实现电缆通道的实时可视化监控，为运维人员提供便捷、安全的远程巡视手段。

存在问题

• 外力破坏发现滞后：电缆通道分布广、环境复杂，人工巡检难以实时发现施工破坏等隐患，往往在故障发生后才追溯原因。
• 传统监控部署困难：立杆式监控需办理占地审批和基础施工，流程繁琐，且在城市建成区协调难度大，无法快速覆盖关键点位。
• 数据传输安全性不足：采用公网传输监控画面易受攻击，不符合电力系统内网安全要求，存在数据泄露风险。
• 恶劣天气适应性差：常规户外监控设备在台风、暴雨等极端天气下易受干扰，画面中断或设备损坏，影响持续监控能力。
• 运维效率有待提升：人工巡检占用大量人力，且无法实现全天候不间断监视，运维工作强度大、效率低。

创新目标

本项目旨在研发一种无需额外占地、可快速部署的电缆通道视频监控装置，通过改造既有电缆接地箱，集成高清摄像头与内网通信模块，实现不停电安装、全天候稳定运行，提升电缆通道智能运维水平，降低外力破坏风险。

技术方案

本方案的核心思路是“接地箱+摄像头”一体化改造。保留接地箱原有接地功能，在箱体内部或侧面加装小型化视频摄像头，摄像头供电取自接地箱附近低压电源，视频信号通过电力内网光纤或无线专网回传至监控中心。箱体采用防水防尘设计，适应户外长期运行。

安装时无需开挖基础或新建立杆，仅需在接地箱停电或带电状态下进行模块化加装，通过标准化接口快速接线，单点安装时间大幅缩短。监控画面接入现有运维管理平台，运维人员可通过电脑或移动终端实时查看通道状态，并支持历史回放、告警联动等功能。

创新亮点

• 免审批快速部署：利用既有接地箱作为载体，无需办理立杆占地审批，简化安装流程，显著缩短部署周期。
• 内网安全传输：监控画面通过电力内网回传，规避公网风险，保障数据安全，符合电力监控系统安全防护要求。
• 不停电改造：模块化设计支持带电安装，不影响电缆线路正常运行，降低改造对供电的影响。
• 恶劣环境适应：箱体及摄像头具备较高防护等级，经台风暴雨考验仍能稳定传输画面，确保全天候监控有效。
• 运维效率提升：实现远程实时巡视，减少人工到岗频次，隐患发现和处置响应速度明显加快。

落地应用效果

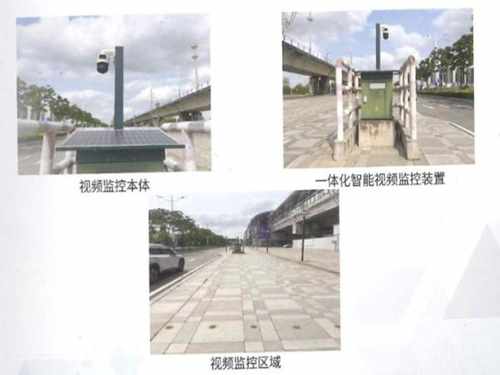

项目成果已在典型电缆通道完成现场安装验证，安装过程简便，未对线路运行造成任何影响。实际运行期间，监控系统画面清晰、传输稳定，成功抵御多次台风暴雨天气，验证了设备的可靠性和环境适应性。运维人员通过监控画面及时发现并处置了多起潜在外力破坏风险，有效避免了停电事故。

产出物：电缆接地箱智能视频监控装置一套，包含改造后的接地箱体、集成摄像头、内网通信模块及配套安装工具；同时形成标准化改造作业指导书一份。

适用场景：适用于城市电缆通道、隧道、电缆沟等区域的防外破监控，尤其适合需要快速部署且不宜立杆的场所，如道路交叉口、绿化带、居民区附近等。

常见问题

Q：该装置是否会影响接地箱原有接地功能？

A：不会。改造仅增加监控模块，接地箱的接地连接和电气性能保持不变，且安装过程经过严格测试，确保接地安全。

Q：监控画面如何传输，是否依赖外部网络？

A：画面通过电力内网传输，不依赖公网，既保证了数据安全，也避免了外网信号不稳定带来的中断问题。

Q：安装时是否需要线路停电？

A：无需停电。装置采用模块化设计，可在带电状态下完成加装，对线路运行零影响。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
