电力顶管深度及位置高效探测方法 CNR223-028

项目背景

本文针对电力生产中的实际痛点，研发了电力顶管深度及位置高效探测方法，有效提升了作业效率与安全水平。电力顶管施工是城市输电线路建设中的常见工艺，用于在地下铺设电力管道。然而，顶管施工完成后，管道在地下的实际深入和水平位置往往与设计图纸存在偏差，这给后续线路运维和检修带来隐患。传统探测方法依赖单一仪器或人工经验，在复杂地质条件下难以获得准确数据，导致施工质量难以验证，甚至可能引发安全事故。

针对这一问题，本项目从现场实际需求出发，研究一种能够快速、准确探测电力顶管深入及位置的方法。项目团队通过分析现有探测技术的局限性，结合钎探、路径探测和震动监测等技术的优势，提出了一套系统性的解决方案，旨在提高探测精度和作业效率，降低施工风险，为电力顶管工程提供稳定的技术保障。

存在问题

• 探测精度不足：传统方法在非开挖顶管中常因地面干扰或地质差异导致深入和位置数据偏差较大，难以适应验收标准。
• 设备功能单一：现有探测仪器往往只具备单一功能，无法同时获取深入和水平位置信息，需多次进场作业，效率低下。
• 探杆垂直度难保证：人工钎探时探杆易倾斜，导致探测点偏移，数据失真，尤其在硬土层中问题更为突出。
• 探头设计不合理：传统探头锥度不适，入土阻力大，且可能损伤电力MPP管，影响管道安全。
• 缺乏综合判断手段：单一探测结果无法交叉验证，现场人员难以判断数据稳定性，容易误判。

创新目标

本项目旨在研发一套集成化、高精度的电力顶管深入及位置探测方法，通过改进探杆结构和探头设计，结合多种探测手段的协同作业，实现探测过程的实用、准确和安全，减少对施工的干扰，提高工程验收的可靠性。

技术方案

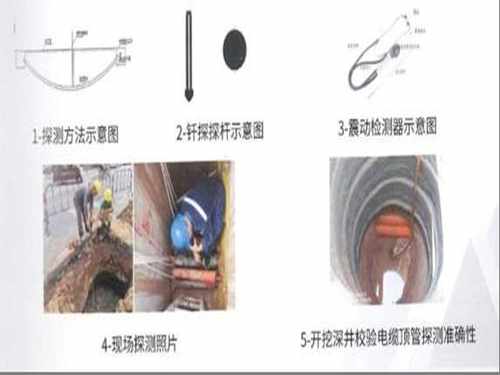

本方法将路径探测仪、钎探和震动监测器进行有机融合，形成一套全新的探测仪器。作业时，首先利用路径探测仪初步确定顶管水平走向，然后通过钎探获取地下管道的深入信息，同时利用震动监测器辅助判断探头是否接触管道，避免过度深入。三种数据相互校验，显著提高了探测结果的准确性。

在探杆设计上，新型性地在探杆圆周均匀设置至少三根钢条，并与探杆一体成型，确保钎探过程中探杆始终保持垂直，从而保证探测点的准确性。探头设计方面，通过反复试验调整尖部圆锥度，找到最适合钎探入土的形状，既能有效穿透土层，又不会打穿电力MPP管，同时降低了入土阻力，提高了作业效率。

创新亮点

• 多技术融合：将路径探测、钎探和震动监测集成于一体，实现深入与位置同步探测，数据可交叉验证。
• 探杆垂直度控制：通过一体成型钢条结构，有效防止探杆倾斜，保证探测点位的准确性。
• 探头改进设计：调整圆锥度，兼顾穿透力与安全性，避免损伤管道，降低作业风险。
• 作业效率提高：减少重复进场和多次探测，缩短工期，降低施工成本。
• 适用性强：适用于不同地质条件下的电力顶管工程，具有良好的推广价值。

落地应用效果

本方法已在多个电力顶管工程中应用，现场反馈显示，探测结果的准确性和作业效率均较传统方式有显著提高。施工方能够快速获取稳定的管道深入和位置数据，减少了返工和整改，有效保障了工程质量和施工安全。同时，该方法操作简便，对作业人员技术要求不高，易于推广。

产出物：一套电力顶管深度及位置实用探测方法及配套仪器，包括改进型探杆、专用探头及集成探测流程。

适用场景：适用于输电线路和配电线路中非开挖顶管工程的深度与位置验收，尤其适用于城市复杂地质条件下的电力管道施工。

常见问题

Q：该方法是否适用于所有类型的顶管？

A：主要适用于电力行业常用的MPP管等非金属管道，对于金属管道需调整探头材质，但原理相同。

Q：探测过程中是否会对管道造成损伤？

A：探头经过特殊设计，圆锥度经过改进，在正常操作下不会穿透管道，同时震动监测可辅助控制力度，安全性较高。

Q：该方法需要额外培训吗？

A：操作流程简单，现有施工人员经过短期培训即可掌握，无需特殊技能。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
