配电变压器低频谐波减振优化装置 CNR223-048

项目背景

本文针对电力生产中的实际痛点，研发了配电变压器低频谐波减振优化装置，有效提升了作业效率与安全水平。配电变压器在运行中会产生低频振动，这种振动通过安装基础向周边结构传播，形成持续性的噪声污染。随着城乡配电网密度不断提高，变压器与居民区的距离逐渐缩短，振动与噪声问题日益受到关注。

传统减振手段多采用橡胶垫或弹簧垫，其隔振效率有限，且橡胶材料在长期运行中易老化、变硬，导致减振性能快速衰减。弹簧垫则对低频振动的隔离能力不足，难以适应当前对配电设备运行安静性的要求。

基于上述背景，本项目旨在研发一种针对配电变压器低频谐波振动的实用减振改进装置，从材料改性和结构设计两个方向同时入手，提高隔振效果与长期运行稳定性。

存在问题

• 传统隔振效率低。橡胶垫和弹簧垫对低频振动的隔离能力有限，大量振动能量仍通过基础向外传递。
• 材料老化快。普通橡胶在户外温差、臭氧和油污环境下易硬化开裂，减振性能随运行时间明显下降。
• 系统稳定性不足。传统减振器在水平方向缺乏有效约束，变压器运行中的横向振动容易导致减振元件移位或失效。
• 噪声治理被动。多数场景仅在噪声超标后采取加装隔声罩等补救措施，未从振动源头进行有效控制。
• 维护更换频繁。减振元件性能衰减后需停电更换，增加了运维工作量和供电可靠性风险。

创新目标

本项目目标是研发一种适用于配电变压器的低频谐波减振改进装置，通过引入高性能树脂改性橡胶体系提高材料韧性、机械强度和耐老化性能，同时采用新型锥形结构设计增强系统水平方向稳定性，最终实现对低频振动的高效隔离，显著降低变压器噪声水平。

技术方案

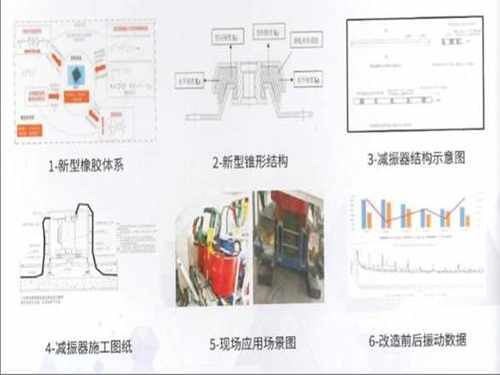

装置在材料层面引入双酚S环氧树脂和改性聚氨酯-环氧丙烯酸树脂，对橡胶体系进行共混改性。改性后的橡胶材料在保持弹性的同时，韧性和机械强度明显提高，耐老化性能也得到改善，能够在户外多变环境下长期保持稳定的减振能力。

结构层面采用新型锥形设计，弹性材料在水平方向受到环形约束。当变压器产生低频振动时，锥形结构将竖向载荷转化为弹性体的剪切与压缩复合变形，环形约束则有效限制横向位移，使减振器系统在多方受力条件下保持稳定。

安装时，将装置置于变压器底部与基础之间，按对角线顺序均匀紧固连接件，确保各支点受力一致。投运后无需额外调试，日常巡检中观察弹性体有无开裂或永久变形即可。

创新亮点

• 材料改性：双酚S环氧树脂与改性聚氨酯-环氧丙烯酸树脂协同改性，显著提高橡胶体系的韧性、机械强度和耐老化性能。
• 锥形结构：新型锥形设计使弹性材料在水平方向受到环形约束，大幅增强减振器系统的稳定性。
• 低频高效隔离：针对配电变压器低频谐波振动，实际测试隔离效果达到90%以上。
• 降噪效果明显：有效降低变压器噪声水平，提高电网运行的安静性和稳定性。
• 运维便利：装置长期性能稳定，减少了因减振元件失效导致的停电更换频次，为设备运行维护带来便利。

落地应用效果

该装置在实际测试中对配电变压器低频振动的隔离效果达到90%以上，变压器噪声水平明显降低，周边声环境得到改善。装置投运后运行稳定，未出现弹性体开裂或明显变形，客户满意度提高，运维工作量相应减少。

产出物：配电变压器低频谐波减振优化装置样机及配套安装方案。

适用场景：居民区、学校、医院等对噪声敏感的场所周边配电变压器，以及城市配电网中振动噪声投诉较多的台区。

常见问题

Q：该装置与传统橡胶垫相比主要区别是什么？

A：传统橡胶垫仅依靠材料自身弹性隔振，低频效果有限且易老化。本装置通过树脂改性提升橡胶综合性能，并采用锥形结构增加水平约束，隔振效果和长期稳定性均明显优于传统方式。

Q：装置安装是否需要停电作业？

A：装置安装在变压器底部与基础之间，需在停电检修窗口内完成，安装过程不涉及变压器本体拆解，按对角线顺序紧固连接件即可。

Q：装置的使用寿命和维护要求如何？

A：改性橡胶体系耐老化性能显著提升，日常巡检中观察弹性体有无开裂或永久变形即可，无需额外调试或频繁更换。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
