变电站带电作业“数字化勘察”利器 CNR223-052

项目背景

本文针对电力生产中的实际痛点，研发了变电站带电作业“数字化勘察”利器，有效提升了作业效率与安全水平。变电站带电作业的现场勘察是检修作业的前置环节，勘察结果的准确性直接影响作业安全与效率。传统方式要求人员进入变电站现场，使用测距仪等工具逐点测量设备间距、记录相对位置，再据此判断安全距离是否适应作业条件。这一过程受设备布局复杂、停电窗口紧张等因素制约，勘察工作往往耗时较长，且不同人员记录方式存在差异，数据一致性难以保证。

随着变电站规模扩大和设备密度增加，带电作业对勘察精度的要求不断提高。人工测量在设备密集区域容易产生盲区，部分高处或狭窄空间的位置关系难以准确获取。同时，现场勘察报告依赖人工整理，从测量到成文存在时间差，影响后续作业方案编制的时效性。这些问题在多个变电站的日常检修中反复出现，成为制约带电作业效率的共性因素。

针对上述情况，项目组提出以三维激光点云数据为基础，建立变电站带电作业数字化勘察工具，将现场测量转为远程分析，实现勘察过程的定量化与可视化。

存在问题

• 现场往返耗时明显。勘察人员需携带仪器进入变电站，逐设备、逐间隔测量，单次勘察占用较多工时，且受运行方式限制，部分区域需等待合适时机才能进入。
• 测量盲区难以避免。设备密集处、高处引线及构架区域，人工测距仪难以涵盖，导致部分相对位置数据缺失，影响安全距离判断的完整性。
• 数据记录方式不统一。不同人员对同一设备的测量点位、记录格式存在差异，报告整理时需反复核对，增加了内业工作量。
• 报告生成周期较长。从现场测量到报告成文需经过数据整理、绘图、校核等环节，信息传递存在滞后，难以快速支撑作业方案决策。
• 安全距离分析依赖经验。传统方式下，安全距离的判断多依靠人员经验和简单计算，缺乏对设备与设备、设备与人相对位置的系统化定量分析。

创新目标

项目旨在建立一套基于三维激光点云数据的带电作业数字化勘察工具，替代传统现场人工测量方式，实现远程勘察、定量分析与报告自动生成。具体目标包括：建立变电站设备与作业人员相对位置的可视化分析模型，支持安全距离的自动计算与校验；形成标准化的勘察报告输出流程，减少人工整理环节；为数字孪生变电站在设备运检中的应用提供可复用的技术路径。

技术方案

该工具以三维激光点云数据为核心数据源，通过扫描获取变电站设备及周边环境的三维空间信息，构建与现场一致的点云模型。在模型基础上，工具对设备与设备、设备与作业人员之间的相对位置和距离进行定量计算，并以可视化方式展示。分析模块依据安全距离规则，自动判断各作业点位是否满足要求，对不满足项进行标注。

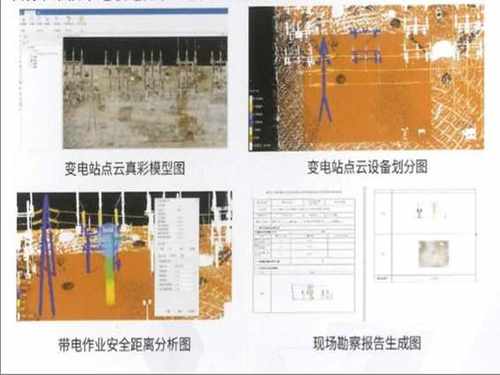

操作流程分为数据采集、模型构建、勘察分析与报告输出四个环节。数据采集阶段，利用激光扫描设备获取变电站指定区域的三维点云；模型构建阶段，对点云数据进行去噪、配准与坐标统一，形成可用于分析的空间模型；勘察分析阶段，在模型中设定作业人员站位和设备操作路径，工具自动计算各关键点位的安全距离并生成分析结果；报告输出阶段，工具根据分析结果自动生成现场勘察报告，包含设备位置关系、安全距离结论及风险提示。

与传统方式相比，该工具将勘察工作从现场转移到远程，人员无需反复进入变电站即可完成测量与分析。点云模型可多次复用，同一区域的不同作业任务可基于同一模型开展勘察，减少了重复测量工作。

创新亮点

• 远程勘察：基于点云模型实现远程测量与分析，人员无需进入现场即可完成勘察，节省往返和现场作业时间。
• 定量分析：对设备与设备、设备与人的相对位置和距离进行系统化计算，安全距离判断由经验估算转为数据支撑。
• 可视化展示：以三维模型直观呈现设备布局和作业空间关系，便于作业人员理解现场条件。
• 报告自动生成：根据安全距离分析结果自动输出勘察报告，减少人工整理和校核环节。
• 模型复用：点云模型可服务于同一区域的不同作业任务，降低重复勘察工作量。

落地应用效果

该工具在多个变电站带电作业勘察中投入应用，勘察方式由现场人工测量转为远程数字化分析。应用结果表明，单次勘察所需时间明显缩短，人员往返和现场等待环节大幅减少。安全距离分析结果以统一格式输出，报告一致性提高，内业整理工作量下降。点云模型的可视化展示帮助作业人员提前掌握现场空间关系，作业方案编制效率有所提高。

产出物：变电站带电作业数字化勘察工具、三维点云分析模型、自动生成的现场勘察报告。

适用场景：变电站带电作业现场勘察、设备检修方案编制、数字孪生变电站设备运检应用。

常见问题

Q：该工具是否需要现场扫描配合？

A：需要。首次应用时需对目标区域进行三维激光扫描获取点云数据，后续勘察可基于已有模型开展，无需重复扫描。

Q：安全距离分析结果是否可直接用于作业决策？

A：分析结果作为数据支持和决策依据，作业方案仍需结合现场运行方式和规程要求综合判断。

Q：点云模型能否用于其他用途？

A：可以。同一模型可服务于不同作业任务的勘察，也可为设备运检和数字孪生变电站建设提供基础数据。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
