在线式可再生能源并网电能质量检测装置 CNR223-055

项目背景

本文针对电力生产中的实际痛点，研发了在线式可再生能源并网电能质量检测装置，有效提升了作业效率与安全水平。电能质量波动、谐波污染与功率因数下降等问题随之增多，对电网安全与经济运行构成直接威胁。与此同时，并网侧计量与监测手段相对滞后，运维人员难以实时掌握设备运行状态，异常处理往往依赖事后巡检，效率低且风险高。

针对上述问题，项目组研发了一款在线式可再生能源并网电能质量检测装置。该装置以“实时采集、远程可视、快速告警”为核心设计思路，将计量、监测与数据交互功能集成于一体，为并网运维提供一套轻量、可靠的技术工具，降低电网损耗并提升设备运行稳定性。

存在问题

• 监测滞后：传统人工抄录与定期巡检无法及时发现瞬时电能质量异常，谐波超标或电压波动往往在造成设备损坏后才被追溯。
• 数据割裂：计量数据与运行监测数据分属不同系统，运维人员难以综合判断功率因数、谐波与电量之间的关联影响。
• 安装受限：常规监测装置需停电安装，且对互感器规格适配性差，在连续生产场景下改造窗口难以安排。
• 告警缺失：缺乏主动告警机制，异常事件（如过压、欠压、频率偏移）无法及时推送，运维响应依赖人工经验。
• 交互不便：现场设备通信接口单一，难以与既有数据平台或第三方设备对接，数据利用效率低。

创新目标

本项目旨在开发一种集实时采集、远程监控、异常告警与便捷安装于一体的电能质量检测装置，实现并网侧电参数的高频感知与快速响应，为运维人员提供随时可查、异常可预警的完整工具链，同时兼顾现场安装的灵活性与通信兼容性。

技术方案

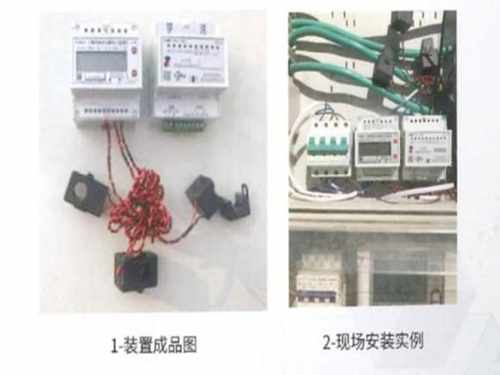

装置采用外挂式结构，由在线数据采集单元与数据处理软件组成。采集单元通过外置开口式互感器获取电流信号，无需断开一次回路即可完成安装，互感器支持多规格适配，覆盖不同容量并网线路。采集数据经内部运算后，实时展示电压、电流、频率、功率因数、电量及谐波等关键参数，并同步存储事件记录。

在通信层面，装置配备RS485传输模块接口，可便捷接入现场总线或数据网关，将采集数据上传至系统平台及手机端，运维人员通过远程界面即可查看实时曲线与历史趋势。软件平台具备阈值设定与自动告警功能，当参数越限或出现异常事件时，系统主动推送告警信息，提醒人员及时介入处理，避免故障扩大。

创新亮点

• 多功能集成：将计量抄录、数据采集与在线监控融合于一台装置，减少现场设备数量，降低部署成本。
• 不停电安装：外置开口式互感器设计，无需停电即可加装，适用于连续生产或不可中断供电场景，施工窗口灵活。
• 实时远程监测：数据上传至系统平台及手机端，运维人员可随时随地查看电能质量指标，缩短异常发现时间。
• 主动告警机制：支持事件记录与越限告警，异常信息实时推送，辅助运维人员快速定位并处理隐患。
• 通信兼容性：配备RS485传输模块接口，便于与外部设备及既有系统进行数据交互，提升信息利用效率。

落地应用效果

该装置已在多个分布式光伏并网站点完成试点部署。现场应用表明，运维人员无需到达设备间即可通过远程平台掌握并网点的电压、电流与谐波状况，异常告警响应时间由原先的小时级缩短至分钟级。同时，装置安装过程未影响正常供电，单点改造耗时明显下降，整体运维效率得到提升。

产出物：在线式电能质量检测装置样机、配套数据处理软件及系统平台，支持与手机端联动。

适用场景：分布式光伏、小型风电等可再生能源并网点，以及需要连续供电的工业配电回路。

常见问题

Q：装置安装是否需要停电？

A：不需要。装置采用外置开口式互感器，可在不停电状态下完成安装，对连续生产场景友好。

Q：如何查看实时数据？

A：装置将数据上传至系统平台及手机端，运维人员通过授权账号即可远程查看实时参数与历史记录。

Q：异常情况如何通知运维人员？

A：装置内置阈值判断与事件记录功能，当参数越限或发生异常事件时，系统会主动推送告警信息至平台及手机端。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
