便捷带电在线更换：新型标示牌装置 CNR223-059

项目背景

本文针对电力生产中的实际痛点，研发了便捷带电在线更换：新型标示牌装置，有效提升了作业效率与安全水平。传统更换作业需作业人员登杆操作，并配合线路停电进行，不仅作业流程复杂，而且增加了停电时长，影响供电稳定性。

针对这一痛点，项目团队从现场作业的实际需求出发，研制了一种可带电在线更换的标示牌装置。该装置通过结构新型，使作业人员无需登杆、无需停电即可完成标示牌更换，旨在简化作业流程、降低安全风险，同时提高线路运维效率。

存在问题

• 作业需停电，影响供电稳定性：传统更换标示牌需申请线路停电，导致非计划停电时长增加，对用户供电连续性造成不利影响。
• 登杆作业风险高：作业人员需攀爬电杆，在杆上操作，存在高处坠落、触电等安全风险，尤其在恶劣天气下隐患更为突出。
• 作业流程繁琐，耗时费力：从办理工作票、停电、验电、挂接地线到登杆更换，流程环节多，单次作业耗时长，人力物力投入较大。
• 标示牌安装质量参差不齐：人工登杆安装时，受作业位置和操作空间限制，标示牌固定可能不牢固，易出现歪斜或松动，影响辨识效果。
• 传统方式难以适应频繁更换需求：标示牌更换频次较高时，停电作业模式难以适应快速响应的运维要求，制约了日常维护效率。

创新目标

本成果旨在设计一种结构简单、操作便捷的带电在线更换标示牌装置，使作业人员在地面即可完成杆上标示牌的更换，全程无需停电和登杆，从而显著缩短作业时间、降低安全风险，并提高标示牌安装的牢固性与规范性。

技术方案

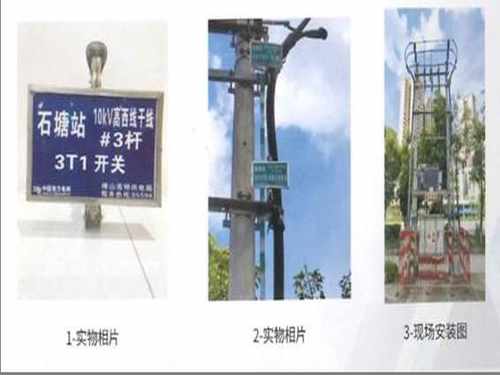

该装置由固定件和可移动件两部分构成。固定件通过螺栓安装固定在杆上横担处，结构稳固，可长期使用；可移动件设计有凹槽结构，用于在地面预先嵌入标示牌。作业时，工作人员先将标示牌穿入可移动件的凹槽内，然后使用绝缘棒将可移动件挂接至杆上固定件底端的挂钩上，最后向上合拢移动件，即可完成锁定与安装。整个操作过程无需登杆，也无需触碰带电设备，安全距离得到有效保障。

该装置的操作方式与跌落式熔断器的装拆动作相似，作业人员只需简单培训即可掌握，便于在班组内快速推广。同时，装置采用模块化设计，固定件和可移动件均可独立更换，便于后期维护。

创新亮点

• 带电作业，无需停电：更换标示牌全程无需线路停电，有效减少非计划停电时间，提高供电稳定性。
• 地面操作，杜绝登杆风险：作业人员站立于地面，使用绝缘棒操作，彻底避免高处坠落和触电风险。
• 结构巧妙，安装便捷：可移动件凹槽设计使标示牌可预先装配，挂接后自动合拢，操作步骤少，效率高。
• 通用性强，易于推广：操作方式与跌落式熔断器相似，作业人员上手快，适用于多种杆上设备标示牌的更换场景。
• 固定牢固，提高规范性：固定件螺栓安装稳固，可移动件合拢后锁定可靠，标示牌不易松动或脱落，保证现场标识清晰规范。

落地应用效果

该装置已在多个配网运维班组试点应用，现场反馈良好。作业人员反映，更换一块标示牌的时间较传统方式大幅缩短，且无需办理停电手续，作业流程显著简化。同时，由于避免了登杆操作，作业安全风险明显降低，班组人员的安全感得到提升。

产出物：新型带电在线更换标示牌装置一套，包括固定件、可移动件及配套绝缘操作棒，已形成标准作业指导书。

适用场景：适用于配电网杆上跌落式开关、隔离开关等设备标示牌的日常更换与维护，尤其适用于频繁更换或需快速响应的运维场景。

常见问题

Q：该装置是否适用于所有类型的杆上设备？

A：目前主要针对跌落式开关和隔离开关的标示牌更换设计，对于其他类似结构的杆上设备，可通过调整固定件尺寸和挂钩位置进行适配。

Q：绝缘棒操作是否对作业人员有特殊技能要求？

A：绝缘棒操作方式与跌落式熔断器操作类似，作业人员经过简单培训即可掌握，无需特殊技能，班组内现有人员均可快速上手。

Q：装置在恶劣天气下能否正常使用？

A：装置主体采用金属材质并做防腐处理，固定件螺栓连接牢固，可移动件合拢后锁定可靠，在常规雨雪天气下不影响使用，但雷雨天气应遵循安全规程暂停户外作业。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
