开关柜局部放电模拟装置的创新研发 CNR223-072

项目背景

本文针对电力生产中的实际痛点，研发了开关柜局部放电模拟装置的创新研发，有效提升了作业效率与安全水平。开关柜是电力系统的重要设备，其局部放电的监测与预防直接关系到电网安全。局部放电往往是绝缘劣化的早期征兆，若未能及时发现，可能逐步发展为绝缘击穿，引发停电事故。因此，对局部放电信号的准确检测与分析，是开关柜运维和状态评估的关键环节。

然而在实际工作中，获取真实的开关柜局部放电信号特征面临诸多困难。真实缺陷的放电信号难以在实验室中复现，现场运行设备又不允许人为设置缺陷，导致检测设备缺乏可靠的校验信号源，运维人员的培训也缺少贴近实际的演练条件。

针对这一矛盾，项目团队创新研发了一种便携式开关柜局部放电模拟装置，通过人为制作带有缺陷的绝缘件并在加压条件下模拟放电，为检测、培训和研究提供可复现的信号来源。

存在问题

• 真实信号难以获取。运行中的开关柜不允许人为制造缺陷，真实放电信号的出现具有偶然性，难以按需采集。
• 检测设备缺乏校验手段。局部放电检测设备的性能评估缺少标准信号源，准确性验证存在困难。
• 培训条件受限。运维人员难以在真实设备上反复观察不同类型缺陷的放电特征，实操训练效果有限。
• 现有模拟装置适用性不足。传统模拟装置体积较大、放电模型更换不便，难以满足现场携带和多种场景的使用需求。
• 应用场景差异大。推广、现场安装和研究等不同用途对装置的成本、体积和功能要求各不相同，单一型号难以兼顾。

创新目标

技术方案

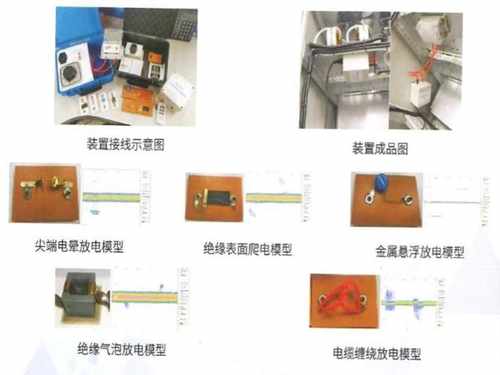

装置采用小型化和一体化结构设计，将加压回路、放电模型和传感接口集成于便携壳体内，便于携带和现场使用。放电模型采用模块化和标准化设计，不同类型的缺陷绝缘件可快速更换，保证放电特征的可复现性和一致性。

在操作流程上，首先根据模拟需求选取对应类型的缺陷绝缘件并装入装置，完成模型更换；随后通过加压回路对绝缘件施加电压，使其在缺陷处产生局部放电；再通过装置预留的传感接口接入检测设备或传感器，采集放电信号。研究型装置还支持调压和传感器接入，便于开展放电特性与机理的试验分析。

针对不同应用场合，项目形成了三类装置：推广型以低成本为特点，适合批量配置和日常培训；现场安装型采用小型化设计并支持遥控操作，适合现场检测和校验；研究型具备可调压功能和传感器接口，适合放电特性研究和检测设备性能评估。

创新亮点

• 小型一体化：将加压回路与放电模型集成于便携结构，摆脱了传统装置体积大、依赖固定场地的限制。
• 模块化放电模型：采用标准化缺陷绝缘件，更换简单方便，便于按需组合不同放电类型。
• 贴近真实缺陷：通过人为制作带有缺陷的绝缘件并在加压条件下模拟放电，放电特征更接近现场实际情况。
• 多类型覆盖：形成推广型、现场安装型和研究型三类装置，兼顾成本、便携性和研究功能。
• 可复现信号源：为检测设备校验和人员培训提供稳定、可重复的局部放电信号。

落地应用效果

该模拟装置研制成功后，已用于开关柜局部放电的检测、培训和研究工作。在检测方面，装置为放电检测设备提供了可复现的校验信号，有助于评估设备的性能和准确性；在培训方面，运维人员可通过更换不同缺陷模型，直观观察各类放电特征，提升对局部放电的识别能力；在研究方面，装置为放电特性和机理分析提供了试验条件。

产出物：便携式开关柜局部放电模拟装置，含推广型、现场安装型和研究型三类，配套多种带缺陷绝缘件及标准化放电模型。

适用场景：开关柜局部放电检测设备校验、运维人员实操培训、放电特性与机理研究。

常见问题

Q：该装置能否替代真实开关柜的放电检测？

A：不能替代。装置的作用是提供可复现的模拟放电信号，用于设备校验、培训和机理研究，真实现场检测仍需按规程在运行设备上开展。

Q：不同类型装置应如何选择？

A：以日常培训和批量配置为主可选推广型；需要现场检测和遥控操作可选现场安装型；开展放电特性研究或设备性能评估可选研究型。

Q：放电模型更换是否复杂？

A：装置采用模块化和标准化设计，放电模型更换简单方便，可按模拟需求快速替换不同类型的缺陷绝缘件。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
