变电站主设备防外破报警系统：创新雷达技术守护电力安全 CNR223-241

项目背景

本文针对电力生产中的实际痛点，研发了变电站主设备防外破报警系统：创新雷达技术，有效提升了作业效率与安全水平。变电站敞开区域是主设备集中布置的场所，工程机械在站内施工、运输时，一旦越过安全距离，极易引发触电事故，威胁人员与设备安全。传统防外破手段主要依赖人工监护和固定围栏，难以实时掌握机械动态。

随着电网规模扩大和站内作业频次增加，外破风险持续上升。现有监测装置多针对单一物理量，缺乏对距离、方位、速度、高度的综合感知，报警及时性和准确性不足。

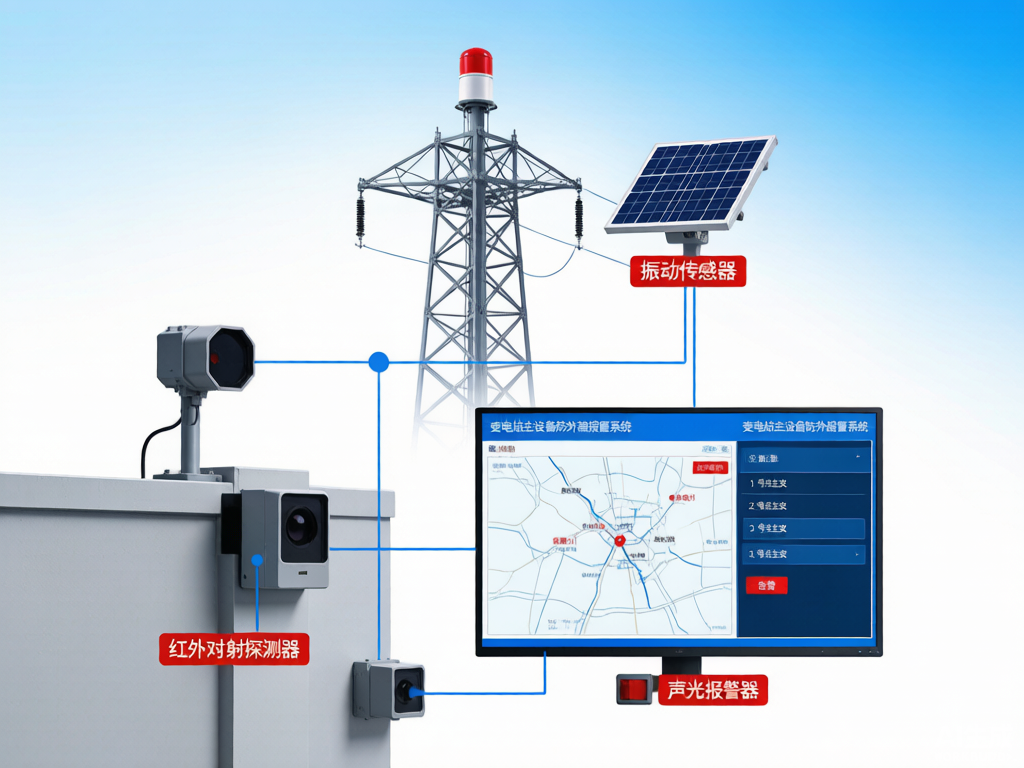

为此，项目团队研发了一种集声、光、图像于一体的防外破报警装置、系统及方法，旨在通过雷达技术实现对敞开区域工程机械的实时监控与预警。

存在问题

• 监测维度单一。传统装置通常只测距离或位置，无法同时获取速度、高度等信息，难以判断机械运动趋势。
• 环境适应性差。强光、雨雾等条件下，部分传感器误报或漏报，影响运行人员判断。
• 报警方式有限。多数系统仅提供本地声光提示，司机在驾驶室内可能无法及时察觉。
• 安全距离固定。未针对不同电压等级设备外形特点设计算法，预警阈值缺乏针对性。
• 安装部署不便。部分设备结构复杂，难以在敞开区域快速布设和调整。

创新目标

项目目标是在500kV、220kV、110kV及35kV变电站敞开设备区域，构建一套基于雷达多维感知的防外破报警系统，实现距离、方位、速度、高度四个维度的信息融合，在工程机械进入预设安全距离时，通过语音、光信号等方式即时提醒司机，预防触电事故。

技术方案

系统由手持小型遥控器、通用载荷平台、可折叠式三自由度绝缘机械臂及受控加热设备组成。通用载荷平台可适配多种无人机，绝缘机械臂满足220kV带电作业工器具电气试验标准，受控加热设备保障低温环境运行。雷达工作波段精度高，激光光源波长905nm，扫描角度范围270°，角度分辨率0.5°，测量误差控制在±4厘米以内。

操作流程：在敞开区域部署装置后，雷达实时扫描，采集距离、方位、速度、高度信息。核心算法结合变电站设备外形特点和安全距离要求，判断工程机械是否进入预设范围。一旦触发，系统通过语音和光信号报警，并借助4G网络将数据传至后台。工作电压AC220V，功耗20W（典型值），启动时间6秒，最大检测半径20米（70%反射率条件下），抗光干扰能力达15000Lux。

创新亮点

• 多维感知：同时获取距离、方位、速度、高度四个维度信息，监测更全面。
• 针对性算法：结合敞开区域设备外形和安全距离要求设计核心算法，预警更精准。
• 强抗光干扰：可在15000Lux光照条件下稳定工作，适应复杂环境。
• 多方式报警：语音与光信号同步提醒，确保司机及时接收。
• 灵活部署：通用载荷平台适配多种无人机，绝缘机械臂可折叠，便于站内布设。

落地应用效果

系统在多个变电站敞开区域试运行期间，对工程机械施工实现了实时监控和预警，未发生因机械越界导致的触电事故。运行人员反馈，报警及时、误报少，有效减轻了现场监护压力。

产出物：防外破报警装置、系统及方法，含手持遥控器、通用载荷平台、可折叠式三自由度绝缘机械臂、受控加热设备及核心算法。

适用场景：500kV、220kV、110kV及35kV变电站敞开设备区域，工程机械施工、运输等作业场景。

常见问题

Q：系统在夜间或雨雾天气能否正常工作？

A：雷达工作波段精度高，抗光干扰能力达15000Lux，不受可见光条件影响，可全天候运行。

Q：报警后如何确保司机收到？

A：系统通过语音和光信号同步报警，并借助4G网络将信息传至后台，多途径提醒。

Q：装置安装是否复杂？

A：通用载荷平台可适配多种无人机，绝缘机械臂可折叠，便于在敞开区域快速布设和调整。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
