通信机柜尾纤防损耗专用整理线盒 CNR220-231

项目背景

本文针对电力生产中的实际痛点，研发了通信机柜尾纤防损耗专用整理线盒，有效提升了作业效率与安全水平。通信机房内尾纤数量庞大，连接关系复杂。尾纤作为光信号传输的关键介质，其弯曲半径、盘绕方式直接影响衰耗指标。传统管理中，尾纤常被随意盘绕或直接捆扎，缺乏统一规范的收纳工具，导致现场凌乱、查找困难，且易因挤压或过度弯折造成隐性损伤，影响通信质量。

现有尾纤管理方式多依赖人工经验，缺乏标准化防护措施。检修时需反复理线，不仅耗时，还容易误碰其他光纤，增加故障风险。随着机房设备密度提升，尾纤管理矛盾愈发突出，亟需一种既能保护尾纤、又能提升运维效率的专用工具。

本项目基于一线运维实际需求，设计一款通信机柜尾纤防损耗专用整理线盒，通过结构优化实现尾纤有序收纳与物理防护，降低人为损伤概率，改善机房布线环境，为通信网络稳定运行提供基础保障。

存在问题

• 尾纤易损：传统盘纤方式缺乏保护，尾纤易被挤压、弯折，导致衰耗增大甚至断纤。
• 线缆混乱：多余尾纤随意缠绕，相互重叠，难以分辨走向，增加运维查找难度。
• 检修不便：每次维护需重新整理线缆，操作繁琐，且容易误动其他在用光纤。
• 分光器适配差：尾纤连接分光器时，若收纳不当，易造成连接头受力，影响信号质量。
• 寿命缩短：缺乏防护的尾纤长期暴露，受环境及人为因素影响，使用寿命明显下降。

创新目标

设计一款结构简单、操作便捷的尾纤整理线盒，实现尾纤的规整盘绕与有效防护，避免相互缠绕和挤压损伤，同时兼顾分光器连接场景，提升现场查找效率，延长尾纤使用寿命，降低维护成本。

技术方案

线盒采用分体式结构，由盒体、绕线柱和上盖组成。盒体内部设有弧形绕线轨道，尾纤可沿轨道自然盘绕，弯曲半径符合光纤最小弯曲要求。绕线柱高度可容纳多圈尾纤，并设有卡线槽固定光纤头，防止松脱。上盖与盒体通过卡扣连接，闭合后形成封闭空间，有效隔绝外部挤压。

使用时，将多余尾纤按顺序盘入盒内，预留适当长度用于连接设备或分光器。光纤头通过盒体侧面的出线孔引出，并用软胶圈保护，避免磨损。对于分光器场景，可将分光器置于盒内专用卡位，尾纤与分光器端口直接对接，减少中间接头，降低衰耗。整体操作无需工具，徒手即可完成，单人可快速整理多个机柜。

创新亮点

• 防挤压保护：封闭式盒体设计，有效抵御外力冲击，尾纤不受外部挤压损伤。
• 弯曲半径控制：弧形轨道引导盘绕，确保尾纤弯曲半径始终处于安全范围，降低衰耗。
• 分光器集成：盒内预留分光器安装位，实现尾纤与分光器一体化收纳，减少活动接头。
• 快速查找：每根尾纤独立卡位，标识清晰，运维时可快速定位目标光纤，无需逐根梳理。
• 免工具安装：卡扣式上盖，徒手操作，拆装便捷，提高整理效率。

落地应用效果

该整理线盒已在多个通信机房试点应用，现场反馈良好。尾纤布放整齐有序，查找时间明显缩短，因尾纤损伤导致的通信故障率大幅下降。运维人员反映，日常巡检和故障处理时无需再为理线耗费大量时间，工作负担显著减轻。同时，尾纤更换频率降低，节约了耗材成本。

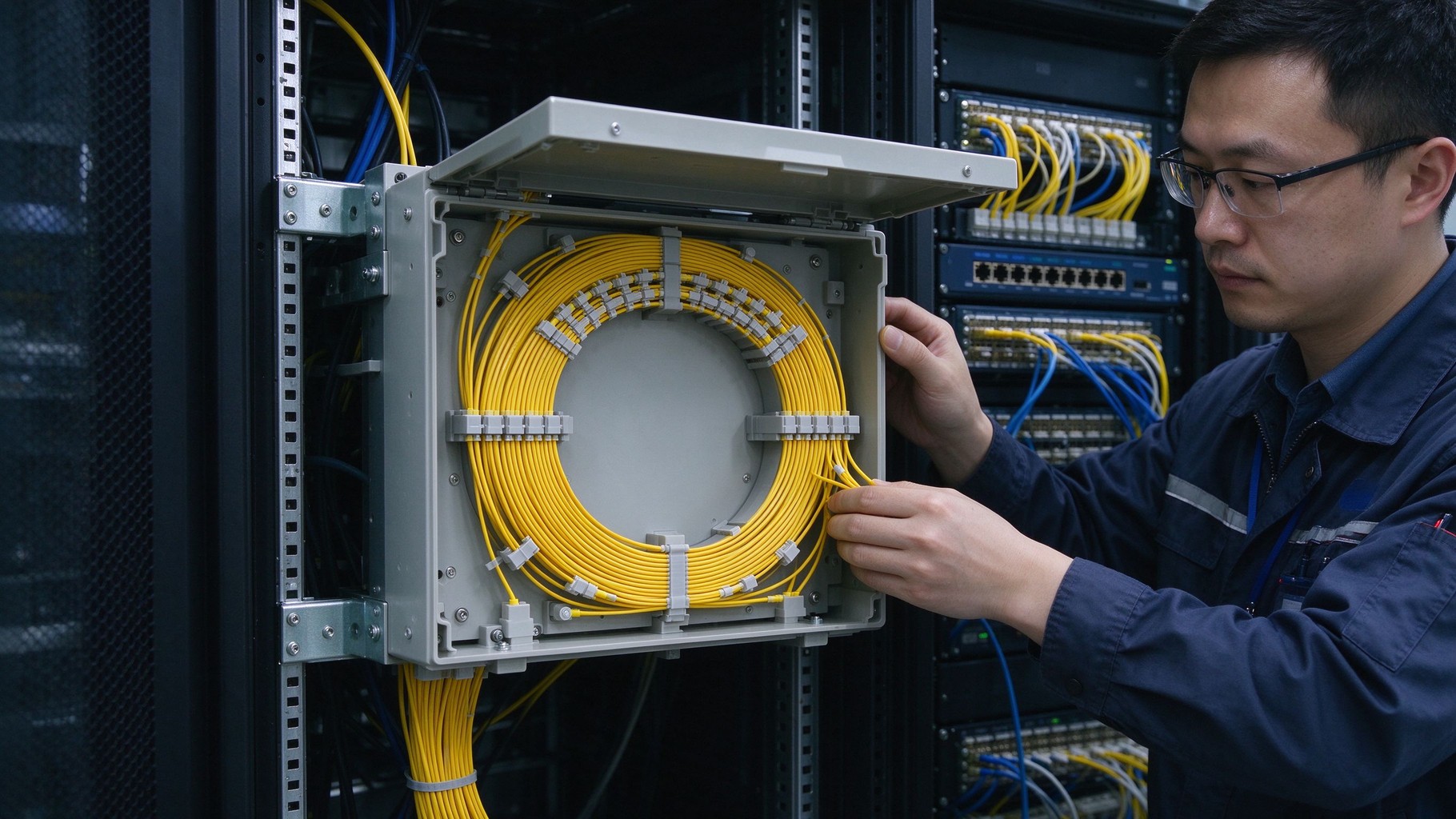

产出物：通信机柜尾纤防损耗专用整理线盒成品，含盒体、上盖、绕线柱及配套卡线附件。

适用场景：通信机房、数据中心、基站等尾纤密集区域，尤其适用于光纤配线架、分光器及光传输设备尾纤管理。

常见问题

Q：该线盒是否适用于不同长度的尾纤？

A：适用。盒内绕线空间可容纳多种长度尾纤，多余部分可盘绕收纳，长度过短时也可直接使用，不影响防护效果。

Q：安装过程是否需要专业工具或培训？

A：无需工具，徒手即可完成安装。操作简单，运维人员经过简短说明即可掌握，无特殊技能要求。

Q：线盒对尾纤衰耗是否有负面影响？

A：无负面影响。线盒设计确保尾纤弯曲半径符合标准，避免过度弯折，反而能减少因外力导致的衰耗波动，保障信号质量。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
