VS1断路器回路电阻测量专用电压插头 CNR220-232

项目背景

本文针对电力生产中的实际痛点，研发了VS1断路器回路电阻测量专用电压插头，有效提升了作业效率与安全水平。VS1型断路器广泛应用于配网开关柜，其触头采用花瓣式结构，测试时需要将电压夹可靠接触触头内部导体。

由于开关柜内操作空间狭小，检修人员需佩戴绝缘手套作业，传统电压夹很难与花瓣式触头保持稳定接触。接触不良直接导致回路电阻测量值偏大或波动，测试人员往往需要多次重复测试才能获得可信数据。

针对这一长期存在的操作难题，项目组研制了VS1断路器回路电阻测量专用电压插头，目的是在不改变原有测试仪器和接线方式的前提下，解决电压夹接触不可靠的问题。

存在问题

• 接触不稳定。传统电压夹依靠夹持力固定在触头表面，受空间限制和手套操作影响，夹口容易滑脱或偏移。
• 测试结果偏差大。电压夹与触头之间为点接触，接触电阻受压力、表面氧化等因素影响，测量值离散度明显。
• 重复测试频繁。单次测量不可信时，工作人员需反复拆装电压夹，平均每相需多次测试才能取得稳定读数。
• 操作效率低。狭小空间内戴手套调整电压夹位置耗时较长，延长了停电检修窗口占用时间。
• 缺乏专用工具。现场没有针对花瓣式触头内孔结构的电压取电工具，只能沿用通用夹钳。

创新目标

研制一种可直接插入花瓣式触头内部金属孔洞的专用电压插头，实现免手持顶压、面接触取电，降低接触电阻和测量偏差，减少重复测试次数，提升回路电阻测试效率与数据可靠性。

技术方案

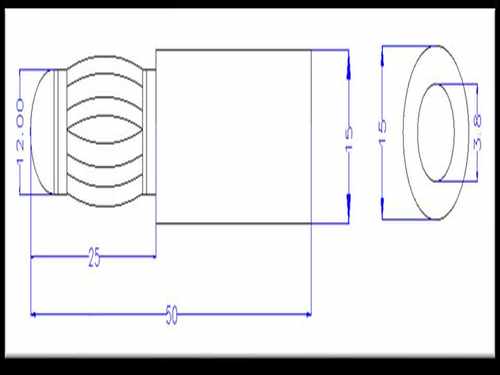

该插头由插头主体和PIN针导体组成。主体外形与花瓣式触头内部金属孔洞匹配，可直接插入并依靠结构定位，无需人工持续顶住。导体采用4N无氧铜，主体表面进行24K镀金处理，高纯度无磁性铜材降低了导体自身电阻和磁滞影响。

接触方式由传统点接触升级为面接触。插头插入后，导体与触头内壁形成较大面积的贴合，接触电阻明显降低，测量回路更加稳定。

操作时，检修人员将电压插头插入花瓣式触头内部孔洞，连接测试线后即可开始测量。拔出插头即可恢复原状，不改变断路器触头结构，也不影响后续运行。

创新亮点

• 免手持定位：插头插入触头内孔后自行保持位置，无需人工顶住，降低戴手套操作的难度。
• 面接触取电：由点接触改为面接触，增大接触面积，接触电阻显著下降。
• 高纯度导体：PIN针采用4N无氧铜，主体24K镀金，导体电阻小且抗氧化。
• 无磁性材料：高纯度无磁性铜材避免对测量回路产生附加影响。
• 不改动设备：直接配合原有回路电阻测试仪使用，不改变断路器本体结构。

落地应用效果

该插头在配网部多个开关柜检修现场试用后，回路电阻测试的一次成功率明显提高，重复测试次数大幅减少。测试人员反馈，戴绝缘手套也能快速完成插拔，单台断路器测试时间缩短。

由于接触电阻降低，测量数据的重复性和一致性改善，为断路器触头状态判断提供了更可靠的依据。

产出物：VS1断路器回路电阻测量专用电压插头成品及配套使用说明。

适用场景：配网开关柜内VS1型断路器回路电阻测试，尤其适用于空间狭小、需戴绝缘手套操作的检修现场。

常见问题

Q：插头是否适用于其他型号断路器？

A：该插头针对VS1断路器花瓣式触头内孔设计，其他型号需确认触头结构是否匹配。

Q：使用插头后是否需要调整测试仪参数？

A：不需要。插头仅改变取电接触方式，测试仪接线和参数设置与常规测试一致。

Q：插头表面镀金层是否容易磨损？

A：正常插拔使用条件下镀金层可保持良好导电性，应避免与硬物刮擦，定期检查外观。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
