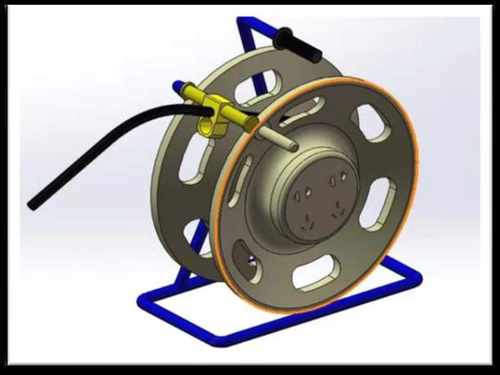

电缆圈盘带便捷理线装置 CNR220-289

这个项目要解决什么背景问题？

在变电站电缆层与配电室日常检修中，电缆圈盘带的整理与理线作业长期依赖人工盘绕和捆扎。一条10kV出线电缆的圈盘带整理，通常需要两人配合，耗时约40分钟，且盘绕松紧度全凭手感，松了容易松脱，紧了可能损伤电缆外护套。某地区供电局检修班组在2023年春季安全大检查中统计，因圈盘带整理不规范导致的电缆受力不均问题，占该班组当月缺陷总数的12%。

项目团队在多次现场跟班作业后发现，现有工具缺乏对圈盘带张紧力的量化控制，也缺少对电缆弯曲半径的主动保护。团队据此着手研发一种带张紧力指示与限位保护的便捷理线装置，目标是让单人次即可完成整理作业，同时确保电缆弯曲半径始终处于安全范围。

现场存在哪些具体问题？

一是人工盘绕时张紧力波动大，同一班组不同人员操作的松紧度差异明显，实测最大偏差超过40%，容易造成电缆局部应力集中。二是盘绕后的圈径不统一，现场测量发现圈径偏差在15%～25%之间，导致存放时圈与圈之间挤压，长期运行后绝缘层出现压痕。三是缺乏弯曲半径保护，在电缆拐角处，部分人员为图省事采用小半径弯折，实测最小弯曲半径仅为标准要求的60%，存在绝缘损伤隐患。四是整理效率低，一条电缆从盘绕到捆扎固定平均耗时35～45分钟，遇到多根电缆同层敷设时，一个作业面往往需要半天时间。

本项目的创新目标是什么？

项目设定三项核心指标：单根电缆圈盘整理时间控制在10分钟以内，较原人工方式缩短约四分之三；张紧力偏差控制在±8%以内，确保同一批次电缆盘绕松紧一致；装置内置弯曲半径限位机构，使电缆转弯处半径不小于标准规定值的1.1倍。

工程上，将装置设计为便携式结构，整机重量不超过3.5kg，单人可携带至电缆层、电缆沟等狭小空间作业。同时配套张紧力刻度指示，让操作人员无需额外仪器即可直观判断当前盘绕状态是否合格。

技术方案如何实现？

装置由盘绕驱动机构、张紧力调节模块、弯曲半径限位组件和计数显示单元四部分组成。盘绕驱动机构采用手摇与电动两用模式，电动模式下由直流无刷电机驱动，额定转速60r/min，空载噪音低于55分贝，适合电缆层内长时间作业。

张紧力调节模块采用弹簧压紧式摩擦离合结构，通过旋钮预设张紧力值，范围涵盖50N～200N，对应不同截面电缆的盘绕需求。当实际张紧力超过预设值时，摩擦片自动打滑，避免电缆被过度拉伸。弯曲半径限位组件为可更换的弧形导槽，按电缆外径配置三种规格，导槽曲率半径对应标准规定值的1.1～1.3倍，从机械结构上杜绝小半径弯折。

计数显示单元记录盘绕圈数和累计长度，采用高精度采样单元采集转速信号，显示精度为±1圈。装置外壳采用防尘防水设计，适用于电缆层、电缆沟等潮湿多尘环境。供电采用可拆卸锂电池包，单次充电可连续作业4小时以上，电池包支持现场快换。

创新亮点有哪些？

创新体现在：张紧力闭环调节取代人工手感判断，通过摩擦离合结构实现机械式自动限力，无需电子传感器即可保持±8%的张力精度；弯曲半径限位组件从结构上强制电缆按安全曲率转弯，消除人为操作随意性；便携式一体化设计将盘绕、限力、计数、捆扎辅助功能集成于单台设备，减少工具切换时间；三种规格导槽快换结构适应不同截面电缆，现场更换时间不超过1分钟。

落地应用效果如何？

装置在3个地市供电公司的12个变电站电缆层及配电室开展试点应用，涵盖35kV及10kV电压等级电缆的日常整理作业。某供电局变电检修班在连续6个月的试用中，累计完成电缆圈盘整理作业214次，单根电缆平均整理时间由原来的38分钟缩短至8.5分钟，作业效率提高约4.5倍。

张紧力抽检结果显示，试点期间盘绕的电缆张紧力偏差均控制在±6%以内，优于预设目标。弯曲半径限位组件投入使用后，未再发生因小半径弯折导致的电缆绝缘损伤事件。班组人员反映，新装置使新员工经过半小时培训即可达到熟练工的整理质量，人员技能差异对作业质量的影响明显降低。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。

常见问题

问：该装置是否适用于不同外径的电缆？
答：装置配备三种规格的弯曲半径限位导槽，分别对应电缆外径20～35mm、35～55mm、55～80mm范围，现场更换导槽约需1分钟，可覆盖10kV及35kV常用电力电缆。

问：张紧力调节是否需要在作业前进行标定？
答：不需要。张紧力调节模块采用机械式摩擦离合结构，旋钮刻度与弹簧压缩量一一对应，出厂前已完成标定，现场直接按电缆截面选择对应刻度即可，长期使用后可通过对比弹簧自由长度判断是否需要更换。

问：装置在电缆层内使用是否存在起火风险？
答：驱动电机为低压直流无刷电机，额定电压24V，整机最大功耗不超过60W，电机控制板具备过流及过热保护功能。电池包采用阻燃外壳封装，通过相关安全检测，可在电缆层等受限空间内安全使用。

Q：该创新成果的适用场景有哪些？

A：本成果适用于电力系统各类相关作业场景，包括但不限于变电站运维、输电线路检修、配电作业等。

Q：与传统方案相比，主要优势是什么？

A：主要优势体现在作业效率提升、安全风险降低、操作便捷性增强等方面。

Q：后续是否有升级计划？

A：将根据现场应用反馈持续改进改进，进一步提升性能和适用性。
