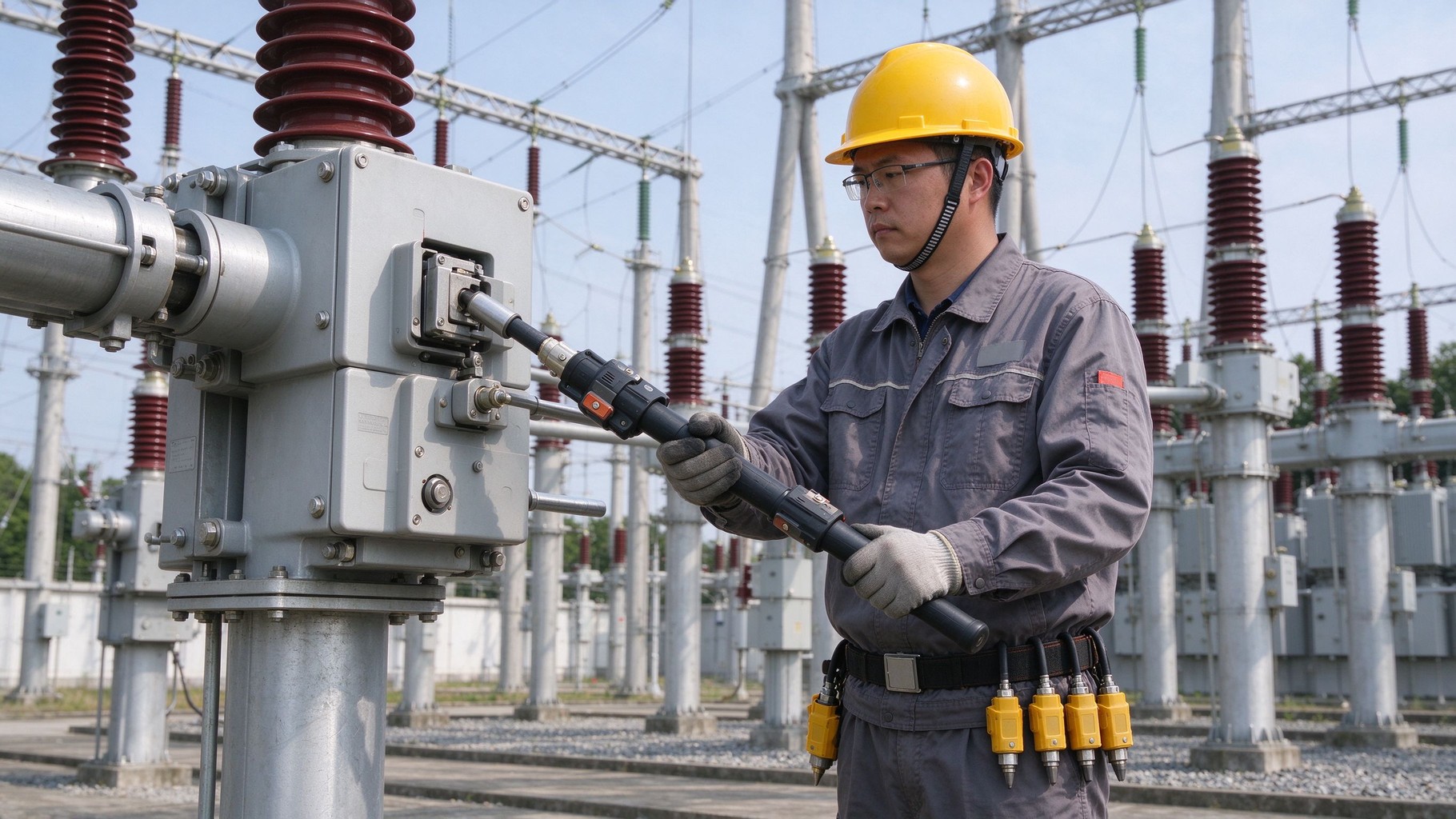

变电设备集成式操作手柄：革新变电运维操作体验 CNR225-1031

项目背景

在变电站日常运维中，设备检修、负荷转移等作业均需通过倒闸操作完成。倒闸操作依赖变电值班人员手动操作设备手柄，而站内设备种类繁多、型号各异，同一型号设备还可能来自不同厂家，导致手动操作手柄在结构、规格、功能及操作方法上存在明显差异。

这种差异给运行人员带来较大操作难度。操作前需查找并携带对应手柄，携带不便影响操作效率；一旦漏带或错带手柄，操作任务便无法完成，需往返取用，延长了操作时间。手柄不统一已成为制约变电运维效率的突出问题。

针对上述问题，本项目研发了一款变电设备集成式操作手柄，以一套通用手柄替代原有多种手柄，并设计适用于不同型号、厂家设备的接口，有效提升了变电运维操作的便捷性和效率。

存在问题

• 手柄种类繁杂。设备型号多、厂家多，手柄在结构、规格、功能上各不相同，运行人员需熟悉多种手柄的使用方法。
• 查找携带不便。每次操作前需根据设备类型挑选对应手柄，携带数量多、重量大，增加了作业负担。
• 漏带错带频发。手柄外观相近但接口不同，容易拿错；漏带后需返回取用，导致操作中断。
• 操作效率偏低。手柄不统一使操作着力点不一致，施力方式各异，延长了单次操作时间。
• 劳动强度较高。频繁更换手柄、反复确认规格，增加了运行人员的体力消耗和精神负担。

创新目标

本项目旨在研发一款集成式操作手柄，集合所有类型手柄的力学与功能性能，通过一套通用手柄替代原有的十多种手柄；同时设计适用于不同型号、厂家设备的接口，使手柄能够广泛应用于各种变电设备，减轻运行人员携带重量，防止漏带作业手柄，降低劳动强度，并为变电设备通用化提供支撑。

技术方案

变电设备集成式操作手柄采用三截折叠组合设计。变截面结构使最大弯矩受力点位于最大截面处，人力施力点位于最小截面处，从而满足直柄、直角柄、摇把柄等多种工作状况的需求。折叠关节采用铰接锁定方式，铰销、锁销均选用高强度碳钢材质，保证手柄的稳固性和耐用性。手柄还具备夜光功能，便于夜晚抢修时使用。

在接口设计上，针对不同型号、厂家设备的操作接口差异，项目设计了适配性接口，使同一手柄能够对接多种变电设备。操作时，运行人员根据设备类型展开手柄至相应形态，锁定折叠关节，将接口与设备操作部位对接，即可进行手动操作。操作完成后，折叠收纳，便于携带。

目前，该手柄已在实验室环境下进行了验证，并联系了专业厂家进行生产、改装。技术人员积极参与改装细节讨论，对样品进行了修正完善，以确保其符合设计初衷和技术标准要求。

创新亮点

• 集成通用：一套手柄集合所有类型手柄的力学与功能性能，替代原有十多种手柄，减少携带数量。
• 变截面折叠结构：三截折叠组合设计，最大弯矩受力点为最大截面，人力施力点为最小截面，适应直柄、直角柄、摇把柄等多种工况。
• 高强度锁定关节：折叠关节采用铰接锁定，铰销、锁销均为高强度碳钢材质，确保稳固耐用。
• 夜光功能：手柄具备夜光功能，便于夜晚抢修时快速定位和使用。
• 通用接口设计：适用于不同型号、厂家设备的接口，扩大手柄适用范围，推动设备操作着力点结构统一。

落地应用效果

该集成式操作手柄减轻了运行人员的携带重量，防止了漏带作业手柄的情况，显著降低了工人劳动强度。统一设备操作着力点结构，为变电设备通用化起到了推动作用。实验室验证和厂家改装工作正在推进，样品经技术人员修正完善后，已符合设计初衷和技术标准要求。

展望未来，该手柄应用前景广阔，将大幅提高操作人员工作效率，减少操作时间，缩短停送电时间，从而提高供电可靠性。对于产业单位而言，推广使用将带来显著的经济效益和社会效益。

产出物：变电设备集成式操作手柄样品及配套接口，适用于不同型号、厂家变电设备。

适用场景：变电站倒闸操作、设备检修、负荷转移等手动操作场景，尤其适用于夜间抢修和多种设备混合作业环境。
