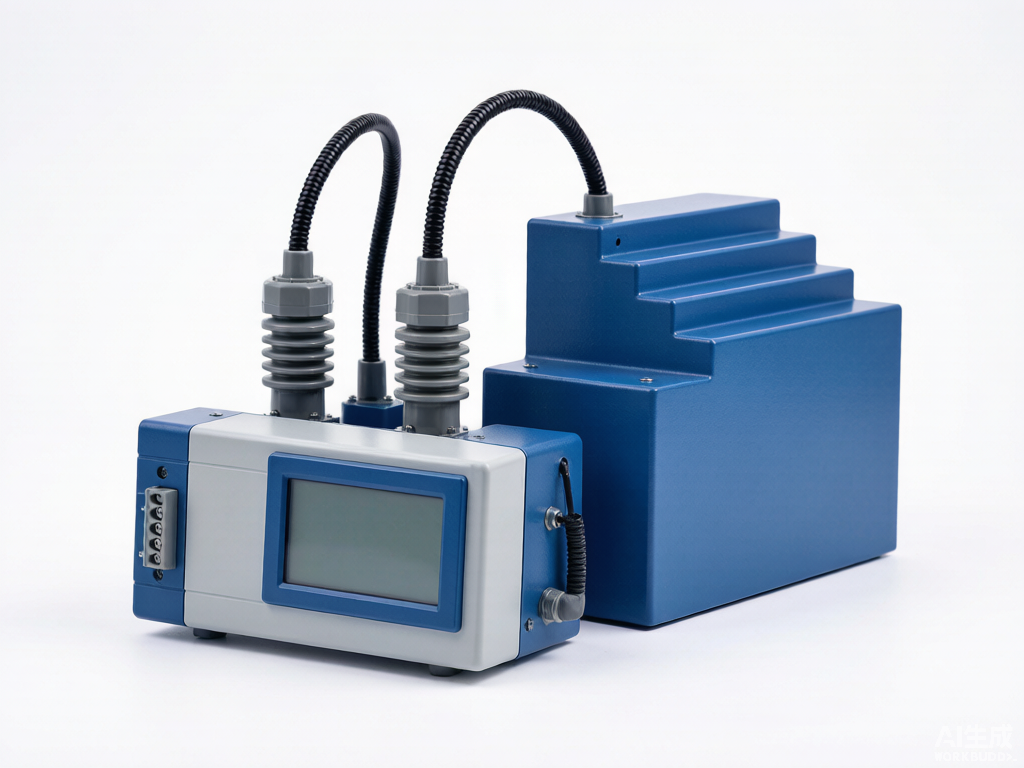

VD4系列可抽出式真空断路器高效测试辅助工具 CNR220-358

项目背景

本文针对电力生产中的实际痛点，研发了VD4系列可抽出式真空断路器高效测试辅助，有效提升了作业效率与安全水平。VD4系列可抽出式真空断路器广泛应用于中压配电系统，其测试与维护工作直接关系到供电可靠性。然而，该系列断路器的合闸闭锁机构位于密封盖板内部，传统测试流程需先打开盖板进行人工解锁，操作繁琐且存在机械损伤风险。

现场检修中，作业人员常因误触操动机构或接线失误引发设备故障，甚至造成人身伤害。同时，分合闸控制端子的识别依赖人工核对，接线柱接触不良导致的抢火现象时有发生，影响测试结果的准确性。

针对上述问题，项目团队设计了一款专用测试辅助工具，通过电气方式替代机械解锁，并改进接线与状态监视流程，旨在提高测试效率与操作安全性，为断路器检修工作提供可靠支撑。

存在问题

• 解锁流程繁琐：需打开断路器前密封盖板，人工解除合闸闭锁，耗时且易损伤设备。
• 安全风险高：作业人员手指、衣物等易误入操动机构，存在机械伤害隐患。
• 接线可靠性差：分合闸控制端子识别依赖人工，接线柱接触不良易引发抢火现象。
• 状态判断不便：断路器分合闸状态缺乏直观指示，需额外仪表测量，影响操作效率。

创新目标

设计一种与VD4断路器直接匹配的测试辅助工具，实现免开盖解锁、快速接线与实时状态监视，系统提高测试流程的安全性与便捷性。

技术方案

本工具由控制电路、航空插头及状态指示灯组成。控制电路内置于工具壳体，可输出断路器合闸闭锁电磁铁所需的控制电压，通过专用航空插头与断路器面板接口连接。操作时，无需打开密封盖板，工具即可向闭锁电磁铁供电，解除合闸闭锁，随后进行分合闸测试。

航空插头采用与断路器型号匹配的接口设计，确保分合闸控制端子快速准确识别，避免错接、漏接。工具面板设有指示灯，实时反映断路器分合闸状态，操作人员可通过指示灯变化直接判断开关位置，无需额外测量。

创新亮点

• 免开盖解锁：通过电气方式输出闭锁电磁铁电压，替代机械解锁，避免设备损伤与人员误触风险。
• 专用航空插头：与断路器接口匹配，实现控制端子快速识别，减少接线错误与接触不良。
• 状态实时监视：面板指示灯直观显示分合闸状态，提升操作便捷性与判断准确性。
• 结构紧凑便携：工具体积小、重量轻，便于现场携带与操作，适配多种检修场景。

落地应用效果

该工具已在多个变电站的VD4断路器检修作业中试用，测试流程时间显著缩短，未发生因解锁或接线导致的设备损伤事件。作业人员反馈操作简便，安全性明显提升，尤其在高密度检修任务中优势突出。

产出物：VD4系列可抽出式真空断路器实用测试辅助工具样机及配套使用说明。

适用场景：适用于VD4系列断路器预防性试验、检修后验收及故障排查等场景。

常见问题

Q：该工具是否适配所有VD4断路器型号？

A：工具采用与VD4系列匹配的航空插头，涵盖该系列常见型号；特殊型号需定制转接头。

Q：使用工具时是否需要额外培训？

A：操作流程简单，作业人员经简短培训即可掌握，无需专业电气背景。

Q：工具供电方式如何？

A：工具内置电源，可输出所需控制电压，无需外接电源，便于现场移动使用。

数据来源：项目验收报告及现场应用统计，单位信息已脱敏处理。
